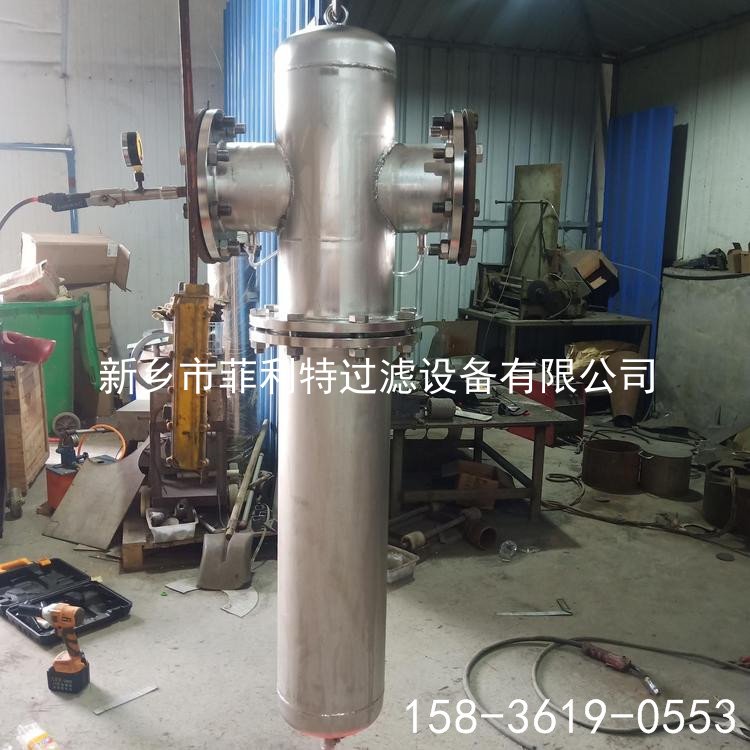

名稱：蒸汽管道除水正壓氣水分離器口徑定制 DN50/12

分類：汽水分離器

咨詢熱線：15836190553

詳細說明：

一、產品簡介：
燃氣氣體過濾器適用于天然氣、人工煤氣及其他非腐蝕性氣體、如：氮氣、二氧化碳、丙烷、丁烷等的氣液和液固分離，是天然氣集輸管道及輸氣管線上集氣站、壓氣站、分輸站、清管站、末站和各種應用領域必備的分離凈化設備元件，能有效地過濾管道內污物及管壁剝落的碎片，以確保輸氣和燃氣設備的安全運行，滿足管道輸送及用戶對天然氣質量要求。

二、產品類型：
    （一）、 LJN-T 系列天然氣過濾分離器簡介：
    LJN-T 系列天然氣過濾分離器是以離心分離、絲網捕沫和凝聚攔截的機理，對天然氣進行粗濾、半精濾、精濾的三級過濾設備，是去除氣體中的固體雜質和液態雜質的高效凈化裝置。該產品結構合理，凈化效率高，容塵量大，運行平穩，投資運行費用低，安裝使用簡便。適用于天然氣、城市煤氣、礦井氣、液化石油氣、空氣等多種氣體。是石化、冶金、燃氣等工業部門必不可少的凈化設備。  LJN-T 系列天然氣過濾器主要由一級旋風分離器、二級慣性除沫器預濾和凝聚、三級精濾芯凝聚、排污閥等組成，夾帶液體和固體顆粒的天然氣，由進氣管以切線方向進入一級旋風分離器。經 過旋風分離，較大的液滴和固體顆粒被分離出來。然后，經過二級除沫器，氣體通過慣性碰撞作用下，氣、液、固進一步分離。氣體中粒徑較大的塵埃被濾除，對后級精濾芯起保護作用。氣體通過精濾芯（第三級精濾），粒徑大于 10 微米（或更細）的固體粒子被濾除；粒徑微小的液態霧狀物被收集在精濾芯上，并凝聚成較大的液滴，在重力作用下，沉降到精濾管底部。分離出來的液體由各排污口排出，經處理的天然氣由過濾器頂端的出氣口輸出。本裝置綜合采用機械分離，微纖維過濾和微孔介質凝聚生長的原理，具有相當高的除塵過濾精度及脫濕能力。

     LJN-T 系列然氣過濾分離器產品特點：
1、對固體顆粒的處理精度可達到 0.01μm，過濾效率可達 99％。
2、對 1μm 以上的液滴，去除效率高達 99.99％。
3、過濾面積大，流通能力大，方便清洗
4、設備的總壓降≤0.02MPa。
5、根據客戶的實際需求，合理選擇濾芯材質和結 構并對其進行合理優化布局，嚴格按照相關標準要求進行設計生產和監造。設備的納污量大，使用壽命長。
6、具有立式、臥式、單級、多級等結構形式。
7、密封結構無泄漏，密封材料耐腐蝕性好。
8、可選擇的快開盲板方便設備的定期清洗和維護。
9、選擇的智能化壓差變送器可現場顯示濾芯的運行情況，并可實現遠傳、報警等功能。
10、可選擇的自動排液功能。
LJN-T 系列天然氣過濾分離器應用范圍：
1、天然氣調節站、城市門站和分配設施前的除塵或除液。
2、壓氣站入口天然氣管道污染物的去除，避免壓縮機的損壞并防止氣缸和閥門的磨損。
3、然氣儲氣站前，防止固體和液體污染物的注入。
4、發動機、電廠和工廠前燃料氣管線中污染物的去除。
5、氣體處理站前的固體和液體污染物的去除，防止工藝設備的污染以及催化床的中毒。
6、  往復式壓縮機的下游，去除氣流中所攜帶的潤滑油。
7、  固體干燥劑床前，防止干燥劑的壓裂和起砂以及石蠟和瀝青質的污染。
8、從脫水和處理站的進口氣流中去除水和管道污染物。

（二）、LN-T 系列然氣過濾分離器簡介：
LN-T 系列天然氣過濾器是以絲網捕沫和攔截的機理，對天然氣進行過濾的設備，主要用于去除氣體中的固體雜質的高效凈化裝置。該產品結構合理，容塵量大，運行平穩，投資運行費用低，安裝使用簡便。為了氣體輸配設備和儀表如調壓器、閥門等和流量計、壓力表等的正常工作，保護其不被破壞，必須去除固體雜質，在其前安裝精度符合要求的過濾器。 ●結構形式分直通式、角式、交叉式等多種；
LN-T 系列天然氣過濾分離器產品特點：
1、流通能力大，阻力??；
2、過濾面積大、壓損小、方便清洗；
3、結構緊湊，安裝維護方便；
4、材料選用優質碳鋼，濾芯為不銹鋼；
5、當介質含有腐蝕性物質時，可選用抗腐蝕性材料；
6、可選用快開盲板裝置、差壓表、安全閥、排污閥等配置；
7、適用介質：天然氣、城市煤氣、礦井氣、液化石油氣、空氣等；
8、適用于調壓箱、區域高壓柜、CNG 減壓柜等。
    LN-T 系列然氣過濾分離器技術參數 ：
公稱直徑：DN40-DN300
工作壓力：1.0—18.0MPa
處理量： ≤12000m3／h(工作狀態下)
工作溫度：≤80℃ H（mm）
放空口 A4 排污口 A3

三、燃氣過濾器尺寸簡圖：

型號 LN	Lmm	H MM	H1 mm	H2 mm	DO mm	K mm	排空口	排污口	流量m3/h
T40/T50	370	850	350	200	Φ240	60	M20X1.5	DN25	68
T65/T80	460	1020	420	300	Φ360	60			280
T80/T100	575	1110	480	330	Φ440	80			550
T125/T150	630	1250	480	330	Φ520	80			840
T150/T200	680	1250	480	380	Φ550	120			5460
T200/T250	830	1300	530	380	Φ630	120		DN50	9900
T250/T300	1090	1380	650	450	Φ780	120		DN50	12000
